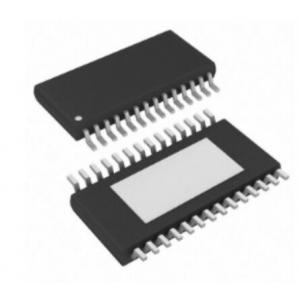

高速數模轉換芯片 - MS9714
Mouse over image to zoom
整體非線性誤差定義為實際的模擬輸出與理想輸出間的較大誤差，理想的輸出直線為零點到滿刻度間的直線。
用于測量小信號非線性誤差。計算方法：本輸入代碼和其前一輸入代碼之間模擬量的變化減去1個較小有效位(LSB)大小。
模擬輸出必須隨著數字輸入的增加而增加。
偏移誤差是輸入碼為零時的模擬輸出。
增益誤差定義為偏移誤差已經減小到零后，滿刻度理想曲線與實際曲線的差異。
輸出超出滿刻度后會出現引起非線性誤差。
產品介紹
MS9708/MS9710/MS9714是一個8-Bit/10-Bit/14-Bit高速、低功耗D/A轉換器。當采樣速率達到125MSPS時，MS9708/MS9710/MS9714也能提供優越的AC和DC性能。
MS9708/MS9710/MS9714正常工作電壓范圍為+2.7V ~ +5.5V，功耗低能很好地適用于便攜式及低耗能產品。在不影響性能的前提下，通過降低滿刻度電流輸出，其功耗能進一步減小至45mW。另外，在睡眠模式下能降低功耗至約20mW。
MS9708/MS9710/MS9714采用先進的制造工藝。一個分段電流源結構與專用的開關技術相結合以減少寄生合成和提高動態轉換性能。該芯片將邊緣觸發輸入鎖存器和溫度補償能隙帶集成在一起以得到一個完整的單片集成電路DAC解決方案。支持+3V和+5V 。電流滿刻度輸出為20mA，輸出阻抗大于100kΩ。
一、高速數模轉換芯片-MS9714的特性：
整體非線性誤差定義為實際的模擬輸出與理想輸出間的較大誤差，理想的輸出直線為零點到滿刻度間的直線。
用于測量小信號非線性誤差。計算方法：本輸入代碼和其前一輸入代碼之間模擬量的變化減去1個較小有效位(LSB)大小。
模擬輸出必須隨著數字輸入的增加而增加。
偏移誤差是輸入碼為零時的模擬輸出。
增益誤差定義為偏移誤差已經減小到零后，滿刻度理想曲線與實際曲線的差異。
輸出超出滿刻度后會出現引起非線性誤差。
溫度波動定義為25°C時的值與TMIN或者TMAX時的值的差別。單位是滿刻度值的百萬分之一/每度。
由于開關時間的不一致輸出會有毛刺。測量毛刺面積的單位是 pV-s 。
建立時間(settling)是指輸出值達到并穩定在預定值的±1/2LSB 范圍或某些別的規定范圍之內所需的時間。
信噪比(SNR)是通過給 DAC 施加一個滿刻度正弦波數字代碼再分析其輸出波形頻率特性而得到的。DAC 的輸出經過濾波濾除基波分量以及所有諧波分量后剩下部分就是噪聲。SNR就是基波分量與所有噪聲分量之和的比值。
信號與噪聲諧波比(SNDR 或 SINAD)跟 SNR 的計算方法一樣，只是諧波分量也計算在噪聲內。
全諧波失真(THD)和 SINAD 相似，但它只包含諧波分量不包括噪聲。在這個比值計算中，基波分量是分母而不是分子。
無雜波動態范圍(SFDR)是指基波或載波分量與其它非基波和載波的較大雜波的頻率分量(可以是諧波或失真波)的比值，單位是 dB。
